changer disques de freins

Poster un nouveau sujet   Répondre au sujet
1400 GSX TEAM Index du Forum -> MECANIQUE & ENTRETIEN -> Rubrique Mécanique Aller à la page: 1, 2  >
Sujet précédent :: Sujet suivant
Auteur Message
nounoursfurax
Tricycle
Tricycle

Hors ligne


Inscrit le: 15 Fév 2015
Messages: 6
Localisation: vendee
Modèle GSX: 1400 2003
Masculin Verseau (20jan-19fev)
Point(s): 50
Moyenne de points: 8,33

MessagePosté le: Jeu 26 Mar 2015 - 21:06
MessageSujet du message: changer disques de freins
Répondre en citant

Comme je vous l'avais promis, je viens de changer mes freins avant, donc un petit TUTO


Juste avant d’acheter le 1400, l’ancien propriétaire venait de lui faire l’entretien des 24000 kilomètres 507.25 €, pour un entretien, et 200 € de main d’œuvre !!!!!!   Sad



Comme vous pouvez le voir sur la facture, il est conseillé de changer les disques de freins. Donc je me lance

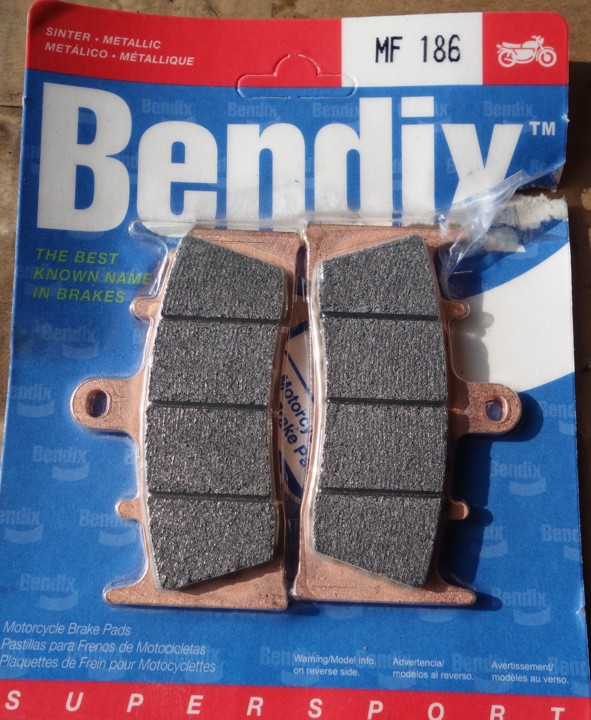

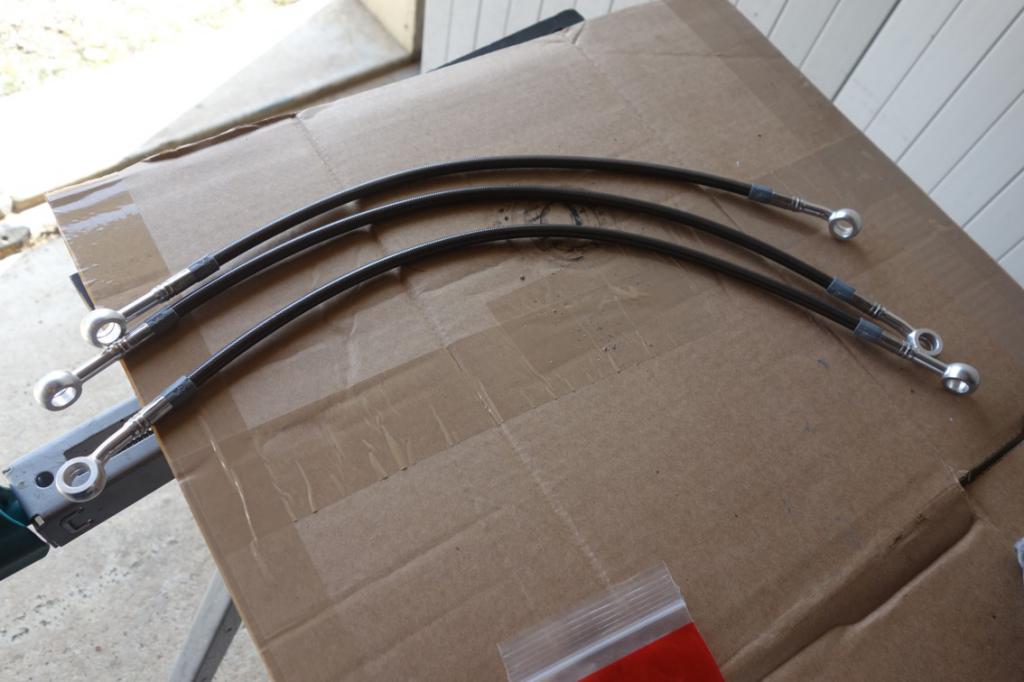

Remplacement des plaquettes. Remplacement des durites par des durites avia. Remplacement des disques de freins.
 Quand même 570.00 € de pièces.

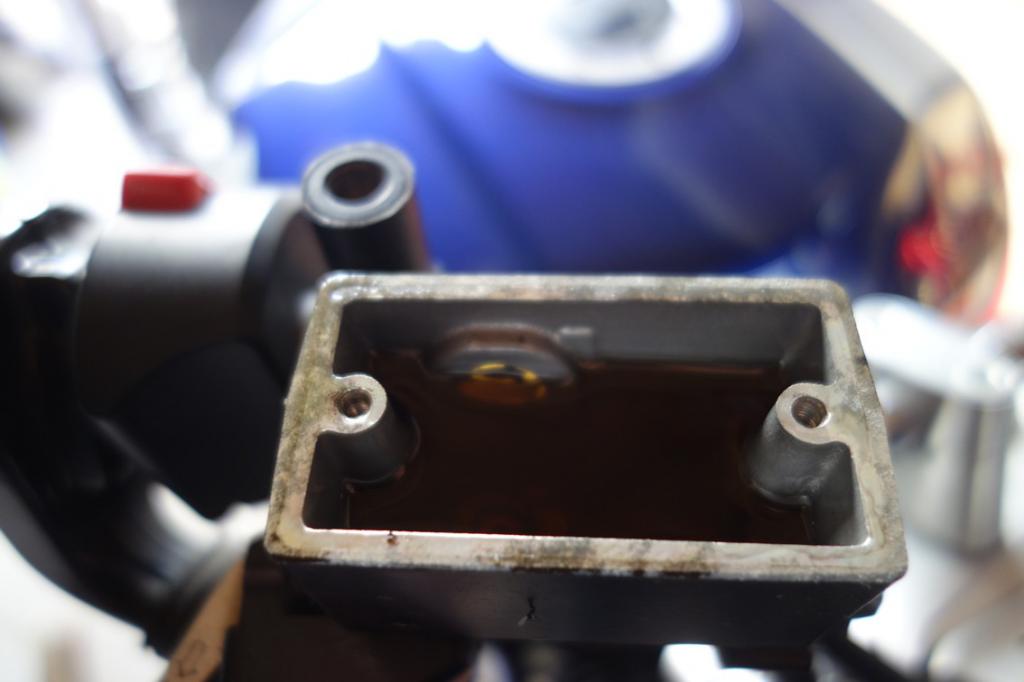

Vider réserve maître cylindre de freins. Le liquide s’assombrit en vieillissant. Du jaune pâle il vire au brun foncé, signe qu’il est temps de le changer.





Faire attention, protection un peu partout car le liquide de freins est très corrosif
Je démonte les étriers, la roue, le garde boue.

les boulons 1 et 2 pour démonter le garde boue

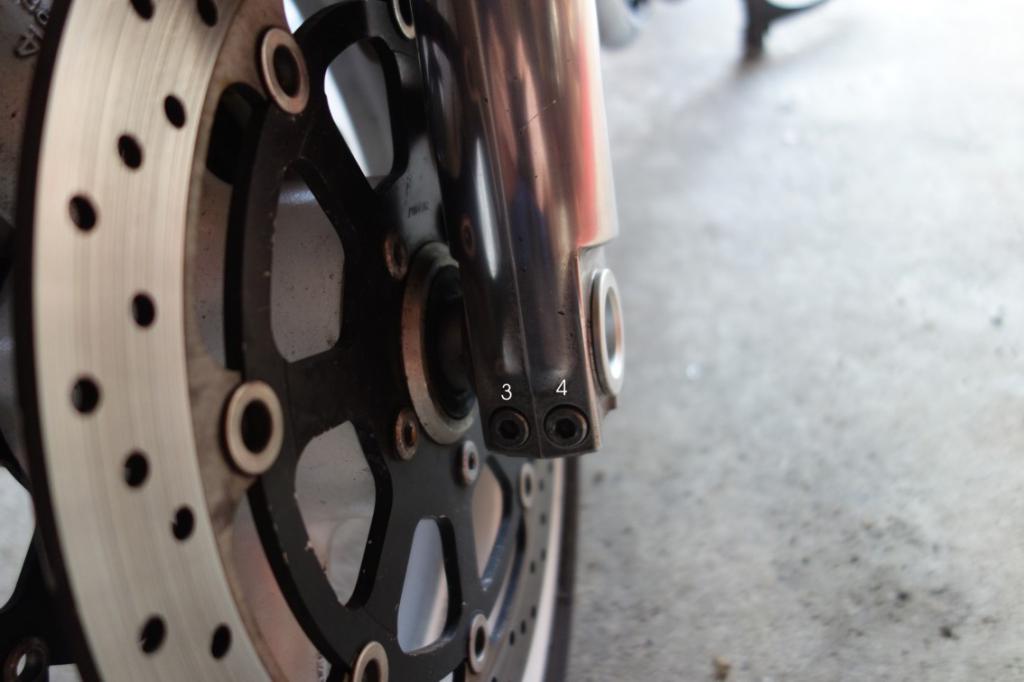

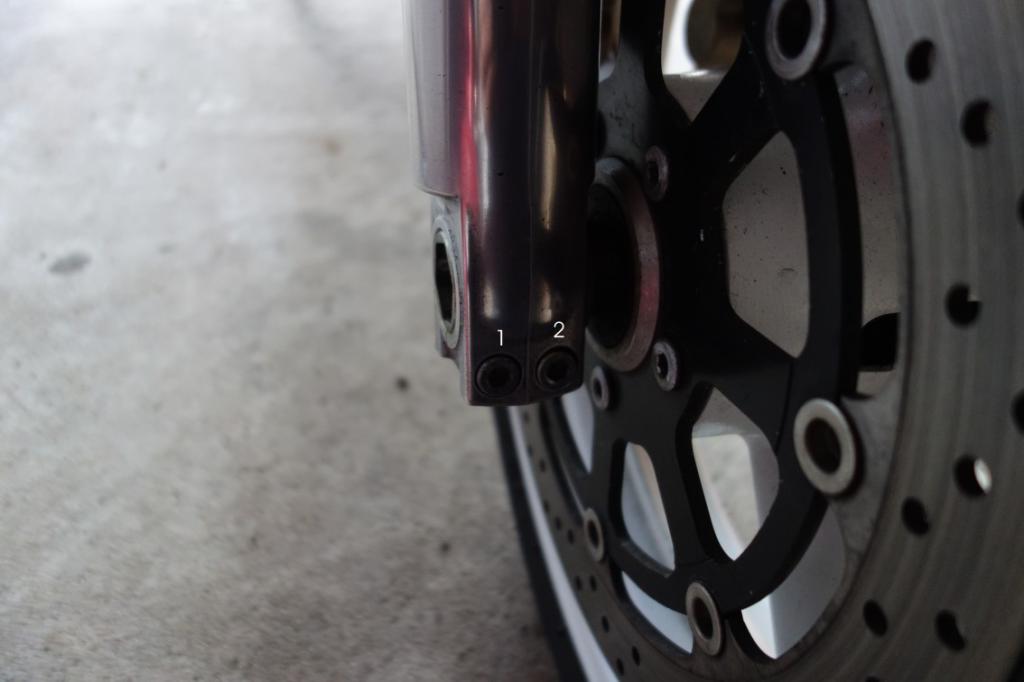

Desserrer les boulons 1 et 2 en bas de la fourche

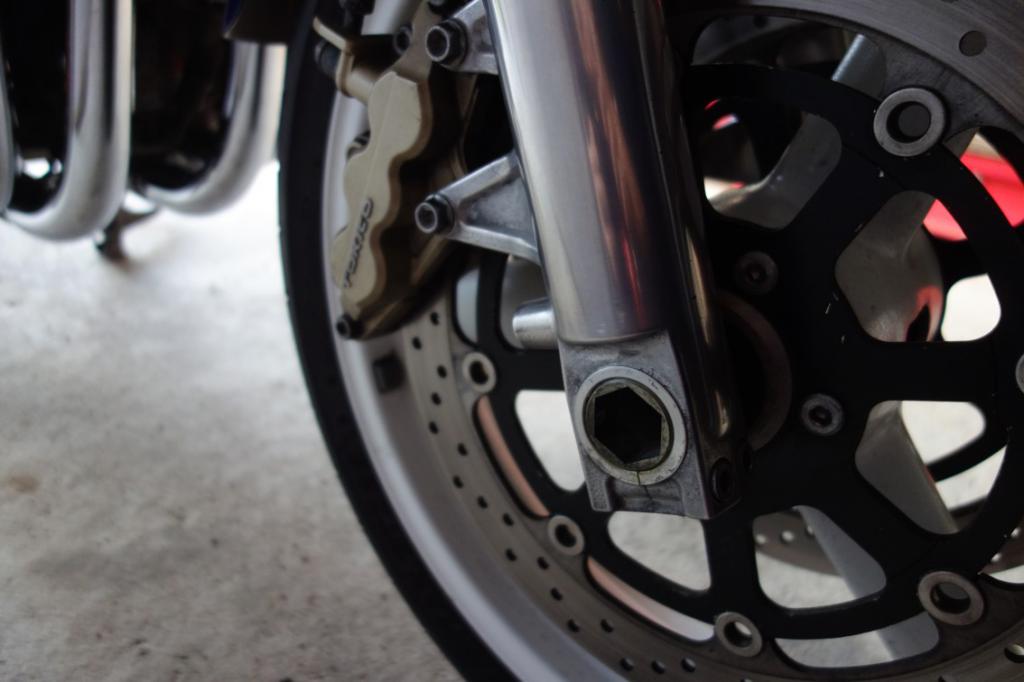

Et ensuite desserrer l’écrou avec une clé Allen de 23 avant les boulons 3 et 4.


Puis démonter les étriers, dévisser les durites et laisser couler le liquide restant dans un récipient afin que tout se vide.

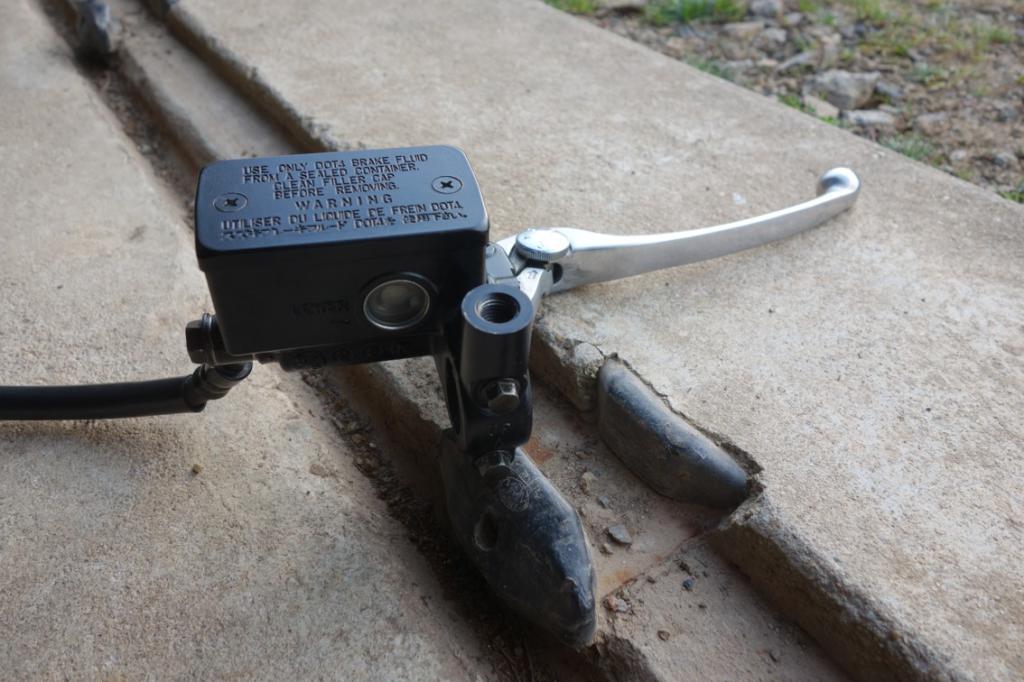

Ensuite démonter la réserve du maître cylindre





Profiter que tout est démonté pour nettoyer toutes les pièces.

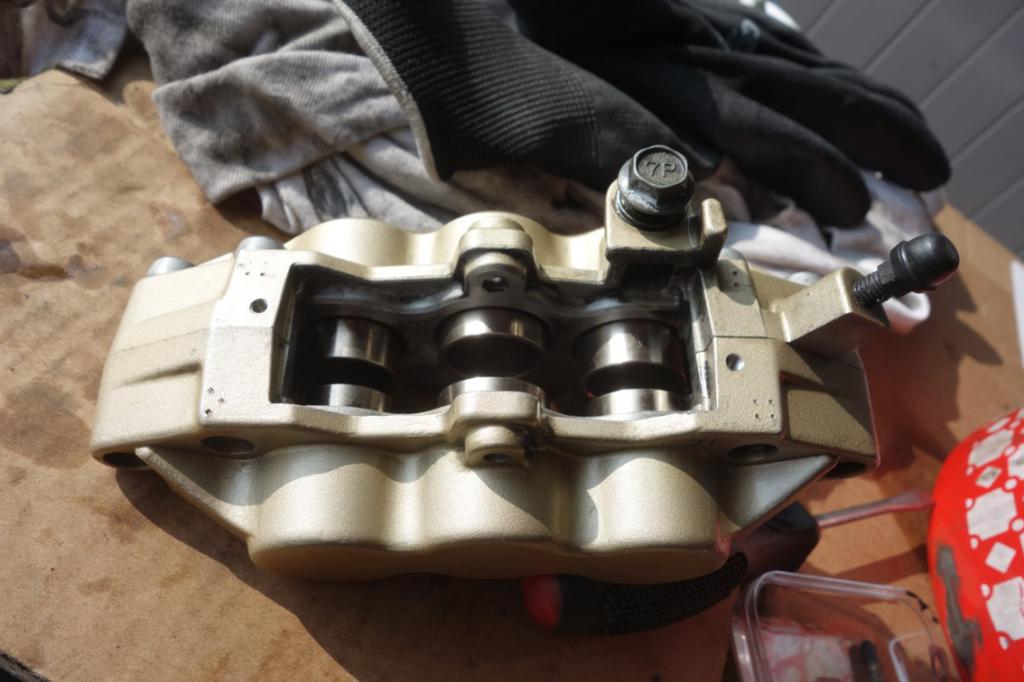

Pour les étriers.

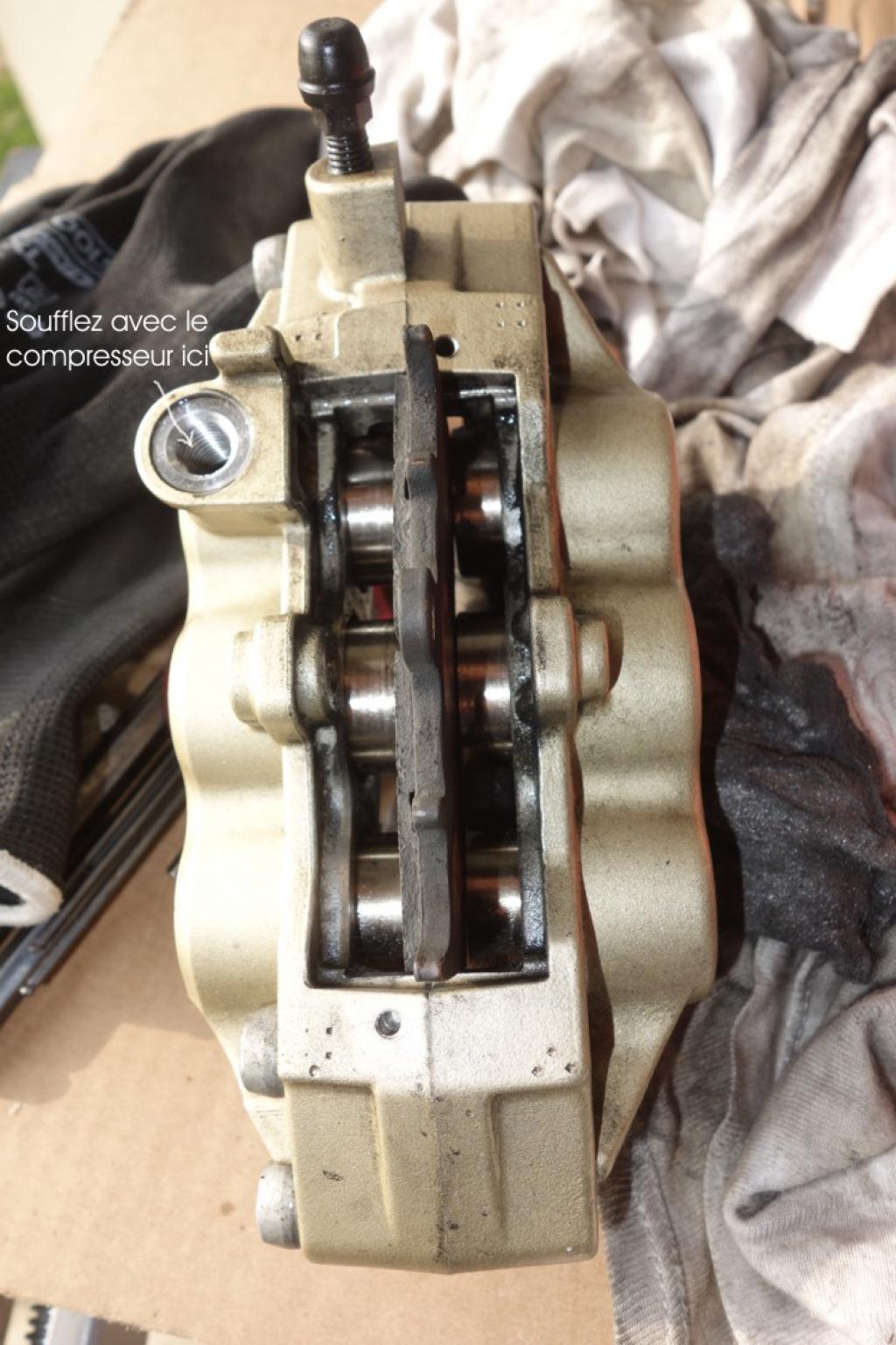

Sortir les pistons au maximum. Pour le faire, un compresseur, souffler au niveau de la flèche sur la photo mais attention, mettre une cale d'épaisseur entre les pistons, (par exemple une vieille plaquette) de façon qu’ils sortent un maximum pour les nettoyer.
Nettoyage avec de la laine d'acier triple 000 imbibé de liquide de freins.  Surtout bien nettoyer les pistons.

Vous pouvez les sortir entièrement, mais dans ce cas prévoir un kit de réparation afin de changer les joints.

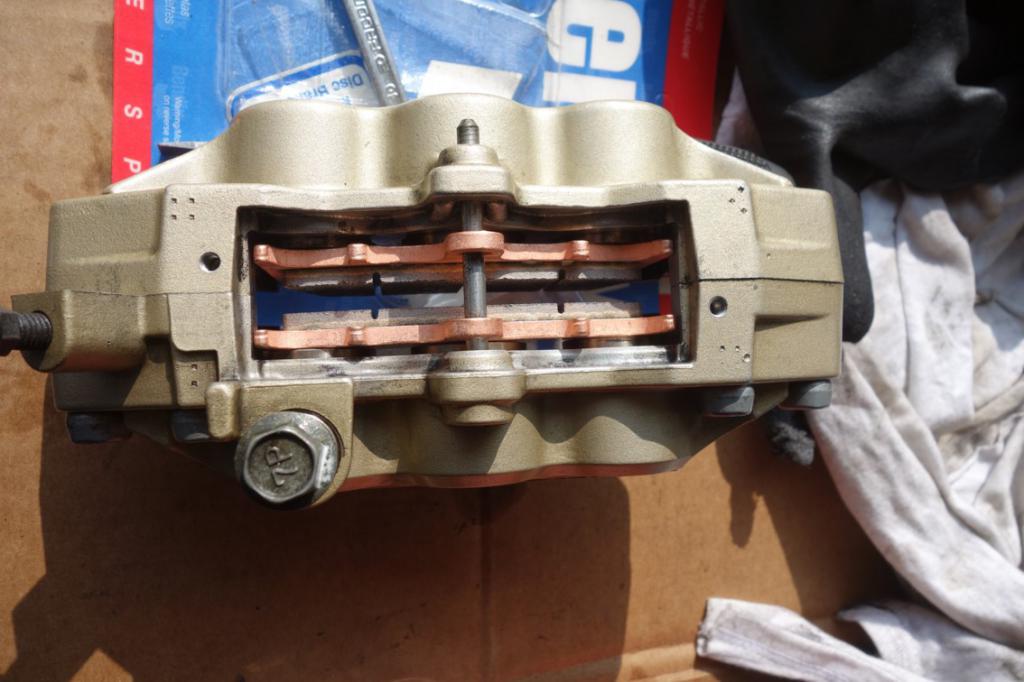

Voila les pistons nettoyés, les repousser, mettre les plaquettes en place, et finir par la protection.

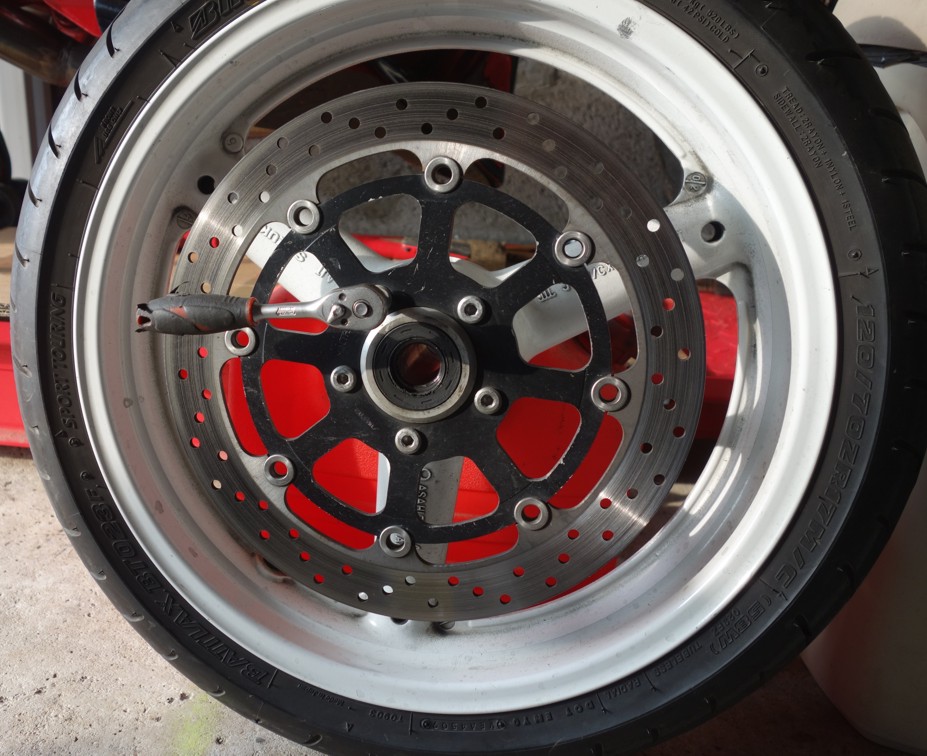

Ensuite démonter les disques

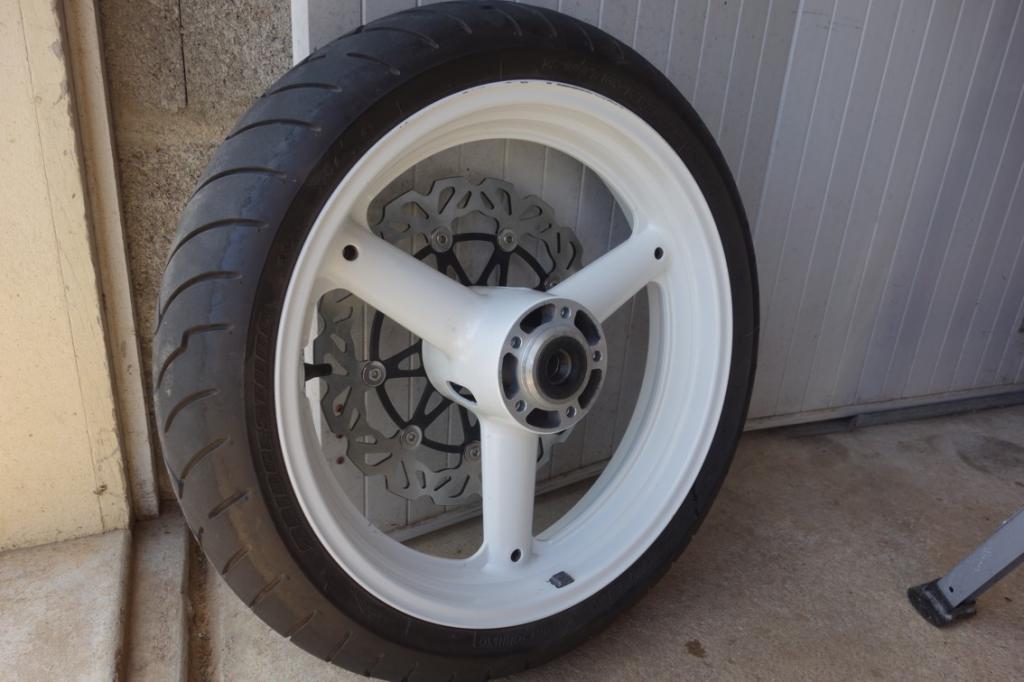

La encore, profiter également que les disques sont démontés pour nettoyer la jante.

Je l’ai nettoyée avec du decap four ça décrasse nickel, et sans se fatiguer, tout le gras disparaît.



Remonter les disques, (ne pas oublier une goutte de frein filet) puis la roue et le garde boue,

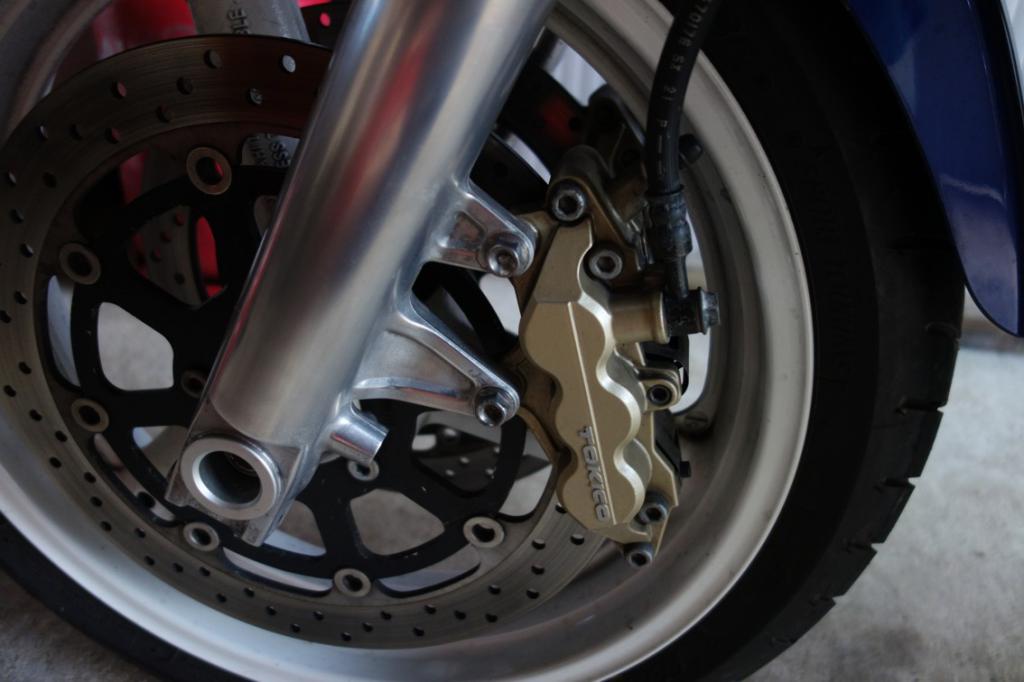

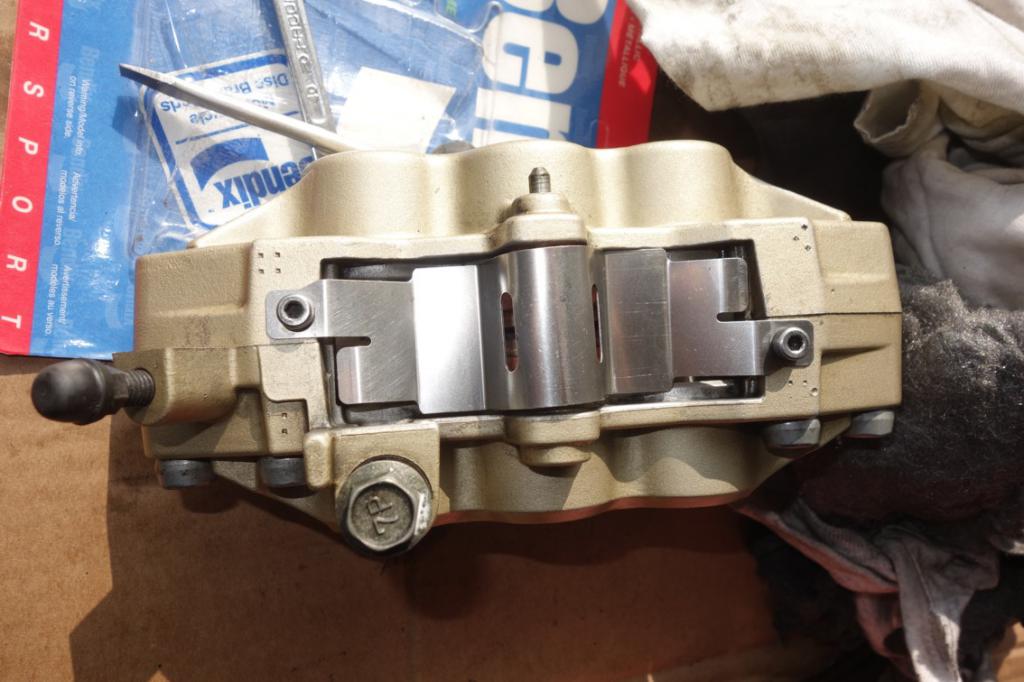

Remonter les étriers.

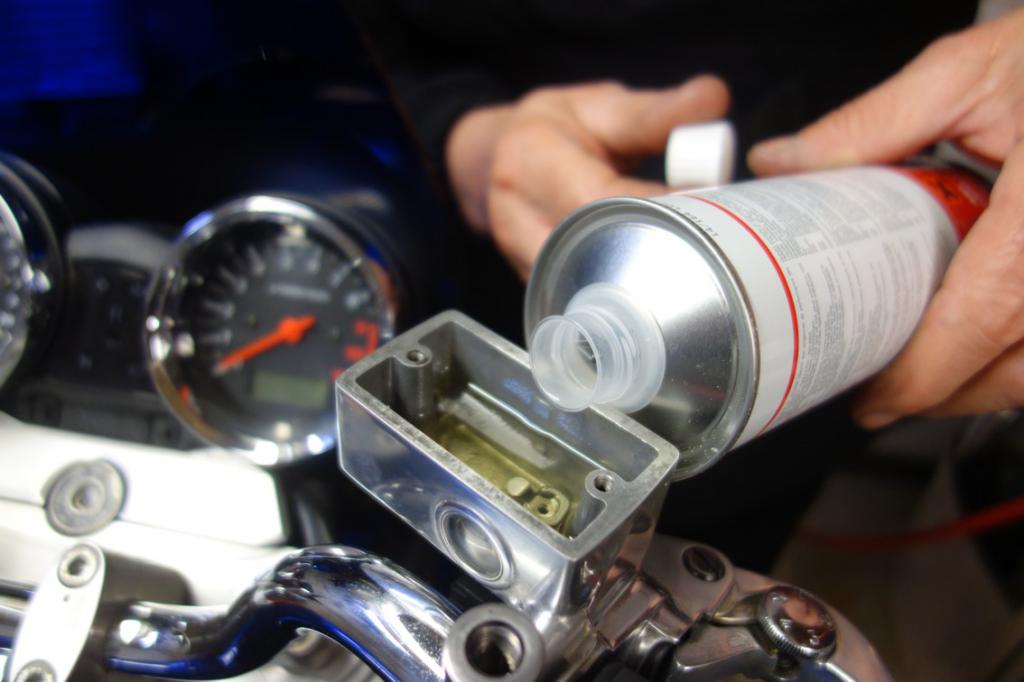

Remonter toutes les durites, remplir le récipient du maître cylindre de liquide DOT 4.





Contrôler s'il y a fuite

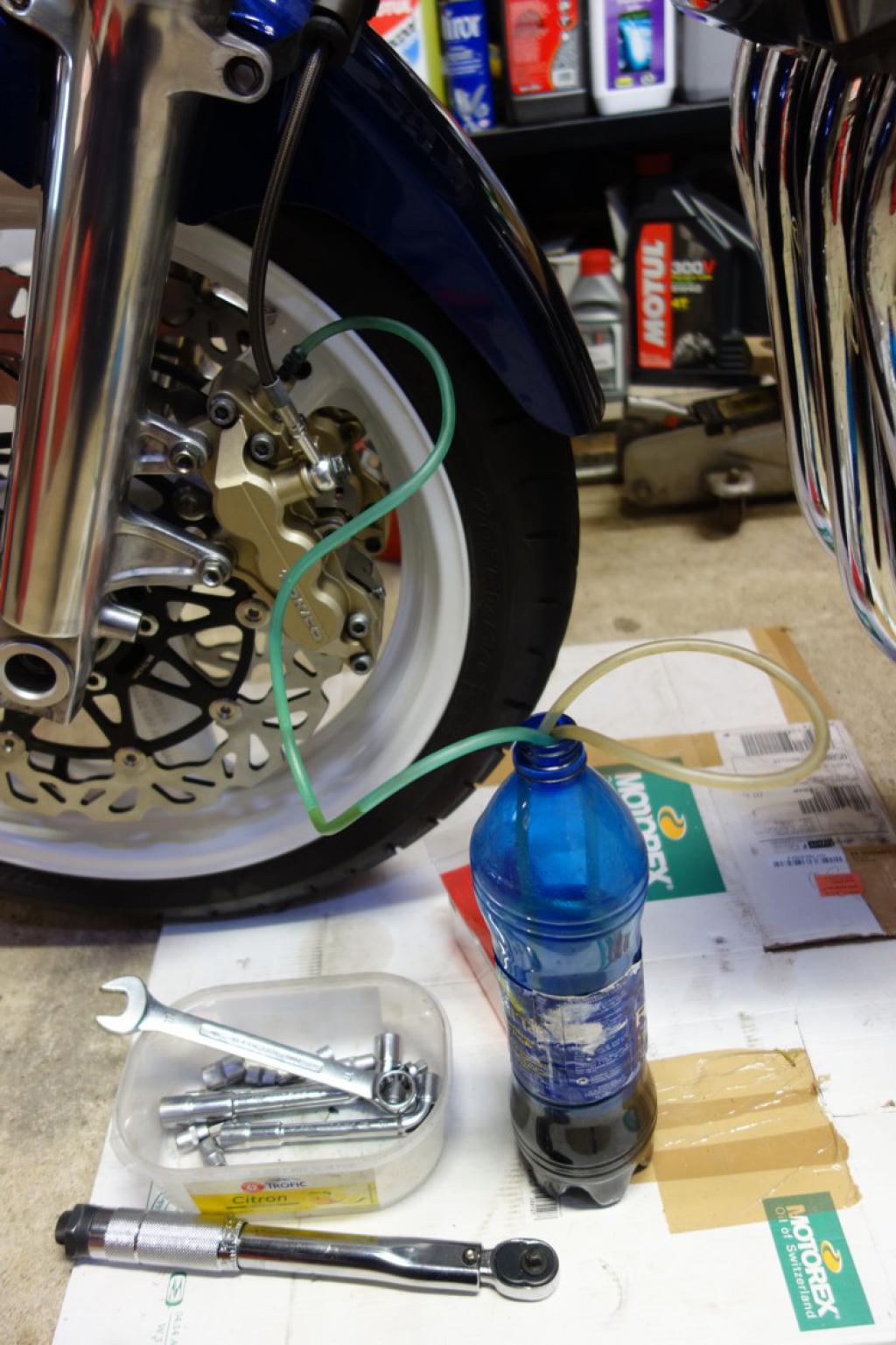

Puis faire la purge. Pomper sur la poignée doucement, au bout de quelques allers-retours, garder le levier pressé à fond et ouvrir la vis de purge, puis l’autre et surtout ne pas relâcher le levier tant que les vis de purge sont ouvertes. Lorsqu'il n’y a plus de bulles, la purge se termine.

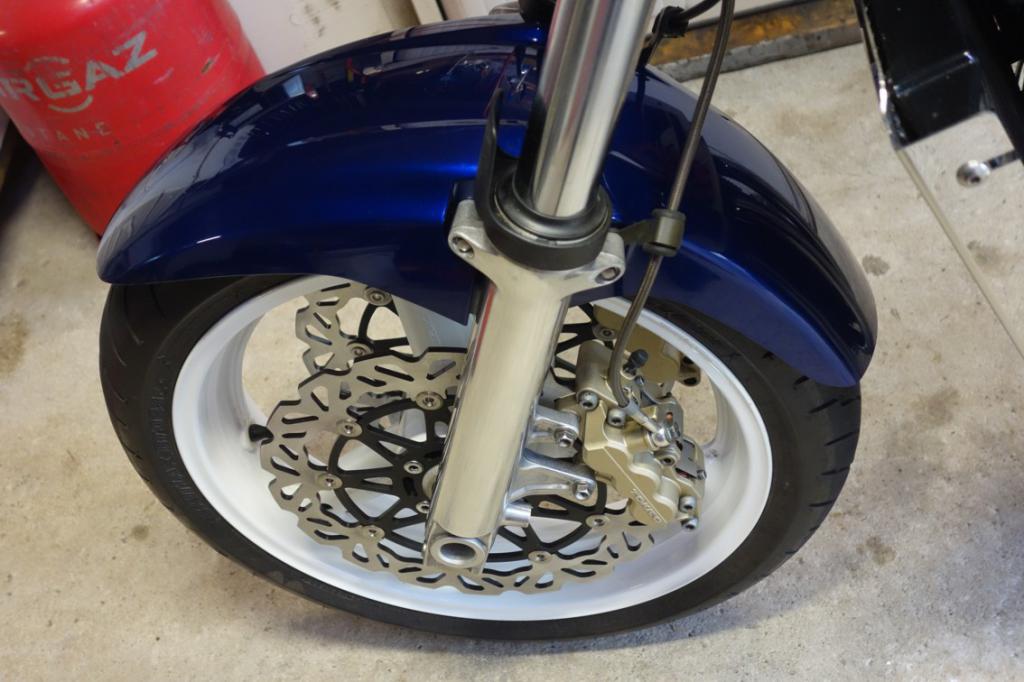

Si la poignée a retrouvé sa fermeté, le travail est fini.





Essai, attention au début de ne pas freiner à mort, les disques ont un rodage.

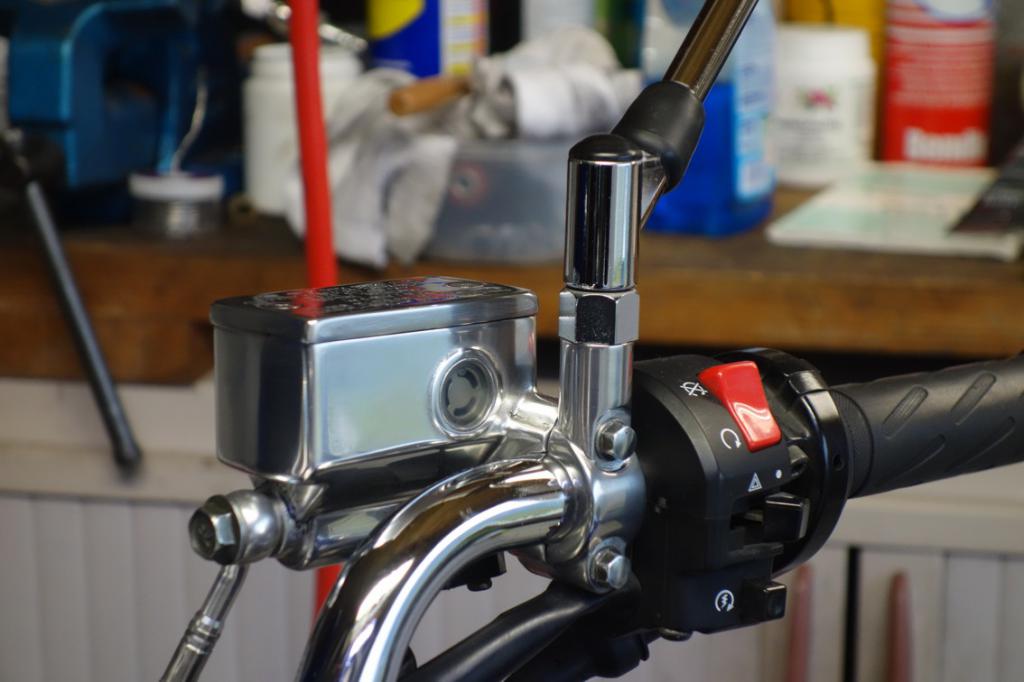

Avant de remonter mes freins je me suis fait un plaisir  j’ai profité pour  poncer et mettre l'ensemble réserve maître cylindre de freins en alu. Voila le résultat.

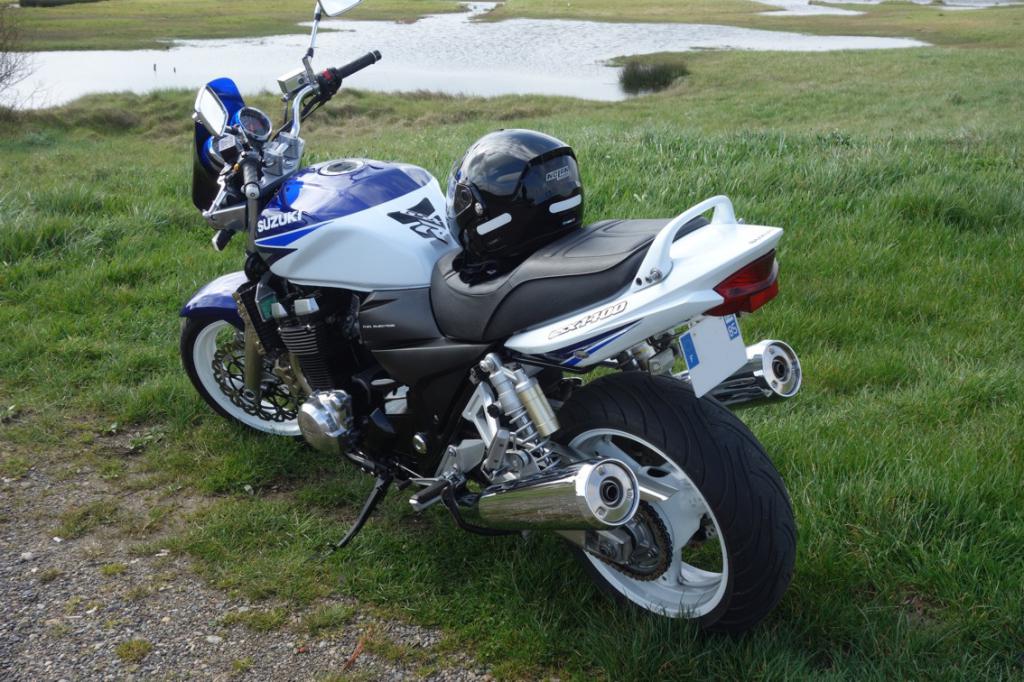

Et finir par l'essai sur route





Bonne route à tous






















_________________
« Les conneries c’est comme les impôts, on finit toujours par les payer. »


Revenir en haut
Publicité






MessagePosté le: Jeu 26 Mar 2015 - 21:06
MessageSujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
pb04120
GSXmen Pro
GSXmen Pro

Hors ligne


Inscrit le: 28 Jan 2015
Messages: 2 241
Localisation: Castellane
Modèle GSX: K2 de 2003
Emploi: Technicien de la route
Masculin Balance (23sep-22oct)
Point(s): 1 085
Moyenne de points: 0,48

MessagePosté le: Jeu 26 Mar 2015 - 21:47
MessageSujet du message: changer disques de freins
Répondre en citant

  Super ton tuto et magnifique résultat!
_________________
« J'ai décidé d'être heureux parce que c'est bon pour la santé ». (Voltaire)



Revenir en haut
Hamburger1400
GSXmen Pro
GSXmen Pro

Hors ligne


Inscrit le: 10 Sep 2008
Messages: 8 153
Localisation: Marseille
Modèle GSX: K2
Emploi: Ingenieur
Masculin Vierge (24aoû-22sep) 猴 Singe
Point(s): 7 198
Moyenne de points: 0,88

MessagePosté le: Ven 27 Mar 2015 - 09:35
MessageSujet du message: changer disques de freins
Répondre en citant

Tu n'en as pas profité pour polir le maître cylindre embrayage ?
_________________
Vieux motard que jamais.


Revenir en haut
filtrahuile
GSXmen Pro
GSXmen Pro

Hors ligne


Inscrit le: 26 Sep 2008
Messages: 3 499
Localisation: Nimes
Modèle GSX: K2
Emploi: C.T
Masculin Bélier (21mar-19avr) 鼠 Rat
Point(s): 5 321
Moyenne de points: 1,52

MessagePosté le: Ven 27 Mar 2015 - 16:46
MessageSujet du message: changer disques de freins
Répondre en citant

Et l’essai ça donne quoi?
_________________
I've Got The Power ! Phil Traouil .


Revenir en haut
Yahoo Messenger
nounoursfurax
Tricycle
Tricycle

Hors ligne


Inscrit le: 15 Fév 2015
Messages: 6
Localisation: vendee
Modèle GSX: 1400 2003
Masculin Verseau (20jan-19fev)
Point(s): 50
Moyenne de points: 8,33

MessagePosté le: Ven 27 Mar 2015 - 17:58
MessageSujet du message: changer disques de freins
Répondre en citant

L'essai est excellent


Pour le maître cylindre d'embrayage j'ai bien l'intention de le faire mais il faut l'occasion car j'ai quand même mis à peu près 8 heures pour faire celui du frein
_________________
« Les conneries c’est comme les impôts, on finit toujours par les payer. »


Revenir en haut
CRIMALUCH
Cycliste
Cycliste

Hors ligne


Inscrit le: 08 Déc 2012
Messages: 218
Localisation: Nancy
Modèle GSX: k7
Emploi: vendeur en cuisine
Masculin Vierge (24aoû-22sep) 猪 Cochon
Point(s): 303
Moyenne de points: 1,39

MessagePosté le: Ven 27 Mar 2015 - 18:27
MessageSujet du message: changer disques de freins
Répondre en citant

superbe travail et bien expliqué,bravo
_________________
avant j’étais schizophrène mais maintenant nous allons mieux.


Revenir en haut
sebdu45
GSXmen Pro
GSXmen Pro

Hors ligne


Inscrit le: 31 Mai 2009
Messages: 29 890
Localisation: 2eme à gauche
Modèle GSX: k6
Emploi: chef de chantier tp
Masculin Taureau (20avr-20mai)
Point(s): 14 705
Moyenne de points: 0,49

MessagePosté le: Sam 28 Mar 2015 - 04:57
MessageSujet du message: changer disques de freins
Répondre en citant

Bien le tuto  Okay
Reste plus qu'à le placer ici Arrow http://1400gsx.leforum.eu/f3-Les-Guides-expliques-pour-le-bricolage-de-votr… par un modo Wink

_________________


Revenir en haut
Mikasnake
Pilote
Pilote

Hors ligne


Inscrit le: 13 Avr 2008
Messages: 1 605
Localisation: Gerardmer
Modèle GSX: K2
Emploi: Gérant
Masculin Taureau (20avr-20mai)
Point(s): 1 059
Moyenne de points: 0,66

MessagePosté le: Sam 28 Mar 2015 - 08:09
MessageSujet du message: changer disques de freins
Répondre en citant

Okay


Très  bien ton tuto tonton... !!!!
_________________
Les excuses,c'est comme les trous du postérieur...
Tout le monde en a !!


Revenir en haut
Hamburger1400
GSXmen Pro
GSXmen Pro

Hors ligne


Inscrit le: 10 Sep 2008
Messages: 8 153
Localisation: Marseille
Modèle GSX: K2
Emploi: Ingenieur
Masculin Vierge (24aoû-22sep) 猴 Singe
Point(s): 7 198
Moyenne de points: 0,88

MessagePosté le: Sam 28 Mar 2015 - 09:55
MessageSujet du message: changer disques de freins
Répondre en citant

Ben le souci c'est pourquoi avoir tout démonté ???
pour juste changer tes disques ! Hormis polir le maitre cylindre cela ne justifie pas autant de démontage.
Pour nettoyer les pistons des étriers moi, une fois les étriers déposés, j'appuies sur le levier, histoire de les faire ressortir un peu, j'imbibe un chiffon avec du miror et l résultat est identique. Pour le reste si tu veux changer tes durits vidange et purge rien d'anormal. Pour ma part je mets un élastique sur le levier de frein histoire de ne pas lâcher la pression lorsque je desserre le purgeur. Mais il y plus simple un tuyau un seringue mise au but et attachée au guidon au même niveau que le bocal de frein. Maintenant si il y avait un petit joint sur le purgeur nul besoin de tout ca. Bon il existe des purgeur chez Stahlbus mais c'est un peu cher.


http://www.stahlbus.fr
_________________
Vieux motard que jamais.


Revenir en haut
comanche50
Coursier
Coursier

Hors ligne


Inscrit le: 09 Mai 2014
Messages: 406
Localisation: 50
Modèle GSX: K7
Emploi: Dans le bois
Masculin Bélier (21mar-19avr)
Point(s): 302
Moyenne de points: 0,74

MessagePosté le: Sam 28 Mar 2015 - 14:06
MessageSujet du message: changer disques de freins
Répondre en citant

Pffffffffffff ! chapeau, Nounoursfurax 400, voilà , çà donne envie de mettre les mains dans le cambouis,

J'ai pas de mérite, ,c'est mon mécano qui a posé mes nouveaux disques.

_________________
- Le papier ne refuse pas l’encre -



Revenir en haut
comanche50
Coursier
Coursier

Hors ligne


Inscrit le: 09 Mai 2014
Messages: 406
Localisation: 50
Modèle GSX: K7
Emploi: Dans le bois
Masculin Bélier (21mar-19avr)
Point(s): 302
Moyenne de points: 0,74

MessagePosté le: Sam 28 Mar 2015 - 14:10
MessageSujet du message: changer disques de freins
Répondre en citant

Hamburger1400 a écrit:

Ben le souci c'est pourquoi avoir tout démonté ???
pour juste changer tes disques ! Hormis polir le maitre cylindre cela ne justifie pas autant de démontage.
Pour nettoyer les pistons des étriers moi, une fois les étriers déposés, j'appuies sur le levier, histoire de les faire ressortir un peu, j'imbibe un chiffon avec du miror et l résultat est identique. Pour le reste si tu veux changer tes durits vidange et purge rien d'anormal. Pour ma part je mets un élastique sur le levier de frein histoire de ne pas lâcher la pression lorsque je desserre le purgeur. Mais il y plus simple un tuyau un seringue mise au but et attachée au guidon au même niveau que le bocal de frein. Maintenant si il y avait un petit joint sur le purgeur nul besoin de tout ca. Bon il existe des purgeur chez Stahlbus mais c'est un peu cher.


http://www.stahlbus.fr

                                                              Comanche dit:
                                     toi,  , être grand sorcier de la tribu Okay

_________________
- Le papier ne refuse pas l’encre -



Revenir en haut
Chéribibi
GSXmen Pro
GSXmen Pro

Hors ligne


Inscrit le: 17 Jan 2013
Messages: 2 074
Localisation: Eure
Modèle GSX: 2001
Masculin Vierge (24aoû-22sep)
Point(s): 1 045
Moyenne de points: 0,50

MessagePosté le: Sam 28 Mar 2015 - 19:26
MessageSujet du message: changer disques de freins
Répondre en citant

beau travail !! chapeau (ça l'air facile)
_________________
La connerie se cultive et certains ont la main verte


Revenir en haut
nounoursfurax
Tricycle
Tricycle

Hors ligne


Inscrit le: 15 Fév 2015
Messages: 6
Localisation: vendee
Modèle GSX: 1400 2003
Masculin Verseau (20jan-19fev)
Point(s): 50
Moyenne de points: 8,33

MessagePosté le: Dim 29 Mar 2015 - 08:49
MessageSujet du message: changer disques de freins
Répondre en citant

Salut Hamburger1400


Pourquoi avoir tout démonté?


J'ai changé les disques !  Il faut bien démonter les étriers et la roue
J'ai changé toutes les durites ! Il faut bien démonter la durite du maître cylindre, et les durites des étriers de freins droit et gauche


Donc à partir de là, je démonte mon maître cylindre pour le polir, et comme mes étriers sont libres, séparées de leurs durites, je les nettoie sur un établi


Je suis bien obligé de tout démonter.


Le garde boue, je conviens, ce n'est pas utile, mais j'en ai profité pour nettoyer l'intérieur. L'intérieur d'un garde boue est très sale. Goudrons collés, terre, petit caillou, ect..., et lorsque la roue est démontée, il est simple de l'enlever.
_________________
« Les conneries c’est comme les impôts, on finit toujours par les payer. »


Revenir en haut
Hamburger1400
GSXmen Pro
GSXmen Pro

Hors ligne


Inscrit le: 10 Sep 2008
Messages: 8 153
Localisation: Marseille
Modèle GSX: K2
Emploi: Ingenieur
Masculin Vierge (24aoû-22sep) 猴 Singe
Point(s): 7 198
Moyenne de points: 0,88

MessagePosté le: Dim 29 Mar 2015 - 09:26
MessageSujet du message: changer disques de freins
Répondre en citant

Hé je ne critique pas je disais simplement qu'il n'y avait pas besoin de tout démonter pour changer tes disques.


Hormis ça tu as bien fait d'en profiter lors du changement de tes durites de nettoyer de fond en combles. Okay
_________________
Vieux motard que jamais.


Revenir en haut
pb04120
GSXmen Pro
GSXmen Pro

Hors ligne


Inscrit le: 28 Jan 2015
Messages: 2 241
Localisation: Castellane
Modèle GSX: K2 de 2003
Emploi: Technicien de la route
Masculin Balance (23sep-22oct)
Point(s): 1 085
Moyenne de points: 0,48

MessagePosté le: Dim 29 Mar 2015 - 13:04
MessageSujet du message: changer disques de freins
Répondre en citant

Saucisse masquée VS Ourson contrarié = match nul   Mr. Green Mr. Green Mr. Green
_________________
« J'ai décidé d'être heureux parce que c'est bon pour la santé ». (Voltaire)



Revenir en haut
YaKaFoKon
Pilote
Pilote

Hors ligne


Inscrit le: 21 Sep 2011
Messages: 1 171
Localisation: Saint Lys (31)
Modèle GSX: K3
Emploi: Gérant
Masculin Gémeaux (21mai-20juin)
Point(s): 808
Moyenne de points: 0,69

MessagePosté le: Dim 29 Mar 2015 - 15:59
MessageSujet du message: changer disques de freins
Répondre en citant

Magnifique l'etrier "belgomé" !!!

Revenir en haut
Visiter le site web du posteur MSN Skype
filtrahuile
GSXmen Pro
GSXmen Pro

Hors ligne


Inscrit le: 26 Sep 2008
Messages: 3 499
Localisation: Nimes
Modèle GSX: K2
Emploi: C.T
Masculin Bélier (21mar-19avr) 鼠 Rat
Point(s): 5 321
Moyenne de points: 1,52

MessagePosté le: Dim 29 Mar 2015 - 17:29
MessageSujet du message: changer disques de freins
Répondre en citant

nounoursfurax a écrit:
Salut Hamburger1400


Pourquoi avoir tout démonté?


J'ai changé les disques !  Il faut bien démonter les étriers et la roue
J'ai changé toutes les durites ! Il faut bien démonter la durite du maître cylindre, et les durites des étriers de freins droit et gauche


Donc à partir de là, je démonte mon maître cylindre pour le polir, et comme mes étriers sont libres, séparées de leurs durites, je les nettoie sur un établi


Je suis bien obligé de tout démonter.


Le garde boue, je conviens, ce n'est pas utile, mais j'en ai profité pour nettoyer l'intérieur. L'intérieur d'un garde boue est très sale. Goudrons collés, terre, petit caillou, ect..., et lorsque la roue est démontée, il est simple de l'enlever.


Ça c'est du Pascal tout craché Okay Very Happy Very Happy INGENIEUR. Very Happy Very Happy
_________________
I've Got The Power ! Phil Traouil .


Revenir en haut
Yahoo Messenger
Hamburger1400
GSXmen Pro
GSXmen Pro

Hors ligne


Inscrit le: 10 Sep 2008
Messages: 8 153
Localisation: Marseille
Modèle GSX: K2
Emploi: Ingenieur
Masculin Vierge (24aoû-22sep) 猴 Singe
Point(s): 7 198
Moyenne de points: 0,88

MessagePosté le: Dim 29 Mar 2015 - 19:36
MessageSujet du message: changer disques de freins
Répondre en citant

Mr. Green Mr. Green Mr. Green Mr. Green Mr. Green Mr. Green Mr. Green Mr. Green
_________________
Vieux motard que jamais.


Revenir en haut
comanche50
Coursier
Coursier

Hors ligne


Inscrit le: 09 Mai 2014
Messages: 406
Localisation: 50
Modèle GSX: K7
Emploi: Dans le bois
Masculin Bélier (21mar-19avr)
Point(s): 302
Moyenne de points: 0,74

MessagePosté le: Lun 30 Mar 2015 - 00:35
MessageSujet du message: changer disques de freins
Répondre en citant

Au fait Nounoursfurax, tu as 59 ans, Rolling Eyes et bien, moi aussi....
 Je me sens moins seul... Mr. Green

_________________
- Le papier ne refuse pas l’encre -



Revenir en haut
Hamburger1400
GSXmen Pro
GSXmen Pro

Hors ligne


Inscrit le: 10 Sep 2008
Messages: 8 153
Localisation: Marseille
Modèle GSX: K2
Emploi: Ingenieur
Masculin Vierge (24aoû-22sep) 猴 Singe
Point(s): 7 198
Moyenne de points: 0,88

MessagePosté le: Lun 30 Mar 2015 - 08:04
MessageSujet du message: changer disques de freins
Répondre en citant

Ben dans la moyenne quoi  Mr. Green
_________________
Vieux motard que jamais.


Revenir en haut
Contenu Sponsorisé






MessagePosté le: Aujourd’hui à 19:44
MessageSujet du message: changer disques de freins

Revenir en haut
Montrer les messages depuis:
1400 GSX TEAM Index du Forum -> MECANIQUE & ENTRETIEN -> Rubrique Mécanique Toutes les heures sont au format GMT + 2 Heures
Poster un nouveau sujet   Répondre au sujet Aller à la page: 1, 2  >
Page 1 sur 2
Sauter vers:



Portail | Index | créer forum | Forum gratuit d’entraide | Annuaire des forums gratuits | Signaler une violation | Conditions générales d'utilisation
phpBB
Template by BMan1
Traduction par : phpBB-fr.com
