Régulateur redresseur, help pros en électricité !!!

Poster un nouveau sujet   Répondre au sujet
1400 GSX TEAM Index du Forum -> MECANIQUE & ENTRETIEN -> Rubrique Technique Aller à la page: 1, 2  >
Sujet précédent :: Sujet suivant
Auteur Message
mimil18
Tricycle
Tricycle

Hors ligne


Inscrit le: 27 Jan 2013
Messages: 65
Localisation: Nançay
Modèle GSX: 1400 GSX 2
Masculin
Point(s): 110
Moyenne de points: 1,69

MessagePosté le: Lun 19 Mai 2014 - 20:27
MessageSujet du message: Régulateur redresseur, help pros en électricité !!!
Répondre en citant

J’ai depuis un bon moment un gros souci de charge sur ma moto et c’est de pire en pire…

Le symptôme c’est une perte de charge aléatoire mais qui maintenant devient de plus en plus présente.

Donc pour la petite info, j’ai décidé d’aller acheté une nouvelles batterie car la mienne battait (enfin je pensais) un peut de l’aile j’ai pris une YUASA mais cela n’à rien changé.
J’ai donc contrôlé les 3 broches à la sortie de l’alternateur et autour de 4000 – 5000 tours, il y a bien plus de 60 V et les 3 phases sont équilibrées…
Ensuite j’ai démonté le régulateur redresseur et j’ai testé la broche qui arrive dessus ou justement il y a les 3 fils de l’alternateur qui arrive et la pareil, bien 60 V partout !

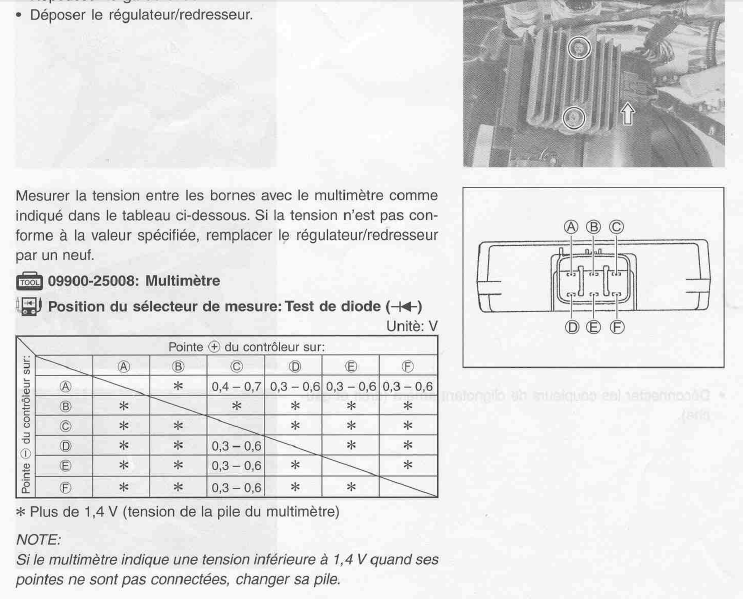

J’ai donc suivi la RTM pour tester le régulateur, voir photo et ma seul valeur qui n’est pas bonne, c’est de A – vers C+ ou l’on doit avoir entre 0.4 et 0.7 et moi je suis à 0.76 !!!



C’est pour cela qu’il me faut un conseil électrique car pour moi ce n’est pas la fin du monde au niveau de la différence !
Dans la RTM ils disent que si la valeur sort des données, il faut changer le régulateur mais la je trouve cela négligeable…

Vous en pensez quoi et n’hésitez pas si vous avez une idée car je pense avoir tout testé mais on ne sait jamais…

Je préfère tout essayer avant d’acheter un nouveau régulateur vu le prix de la pièce déjà une batterie neuve pour rien…


Revenir en haut
Publicité






MessagePosté le: Lun 19 Mai 2014 - 20:27
MessageSujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
jeanjean01
Coursier
Coursier

Hors ligne


Inscrit le: 08 Avr 2014
Messages: 666
Localisation: ain
Modèle GSX: k2
Emploi: technicien qualité
Masculin Lion (24juil-23aoû)
Point(s): 489
Moyenne de points: 0,73

MessagePosté le: Mar 20 Mai 2014 - 00:52
MessageSujet du message: Régulateur redresseur, help pros en électricité !!!
Répondre en citant

Bonjour mimil18
je viens juste d'avoir le même souci la semaine dernière, Papy ma conseillé de regarder le stator, le mien était nickel, selon mon mecano Mr. Green . Par contre je n'ai pas échappé au changement de régulateur ( A- vers C+ a 0.73 et A- vers F+ a 0.62). Résultat, 170 roros de regul + 90 roros de depannage + 1 nouvelle batterie a 64 roros
Evil or Very Mad . Sacré W-E. Sad Sad
depuis controle journalier du taux de charge batterie Arrow aucun problèmes. Okay
_________________
vieux motard que jamais.


Revenir en haut
mimil18
Tricycle
Tricycle

Hors ligne


Inscrit le: 27 Jan 2013
Messages: 65
Localisation: Nançay
Modèle GSX: 1400 GSX 2
Masculin
Point(s): 110
Moyenne de points: 1,69

MessagePosté le: Mar 20 Mai 2014 - 04:59
MessageSujet du message: Régulateur redresseur, help pros en électricité !!!
Répondre en citant

Merci pour ta réponse.

En revanche comme j'ai bien 60 V sur mes 3 phases, faut il quand même vérifier le stator? Si oui on regarde quoi? Et si on démonte le carter, y a t'il de l'huile derrière?

Je voulais savoir aussi ou acheter le régulateur car sur internet, ça va de 88 euro à 252 euro? Il y a une sacré différence!


Dernière question sur mon régulateur j'ai d'écrit : 42F00        SH678A-12.  Sur internet je trouve des models ou il y a en plus 32800 d'écrit, c'est bon ou pas? Voir lien ci dessous pour exemple...

http://www.ebay.it/itm/17-5422-R-O-32800-42F00-REGOLATORE-DI-TENSIONE-SH678…


Revenir en haut
PAPY
GSXmen Pro
GSXmen Pro

Hors ligne


Inscrit le: 19 Oct 2009
Messages: 18 634
Localisation: LE MANS
Modèle GSX: R+929CBR
Emploi: gentleman farmer
Masculin Taureau (20avr-20mai) 馬 Cheval
Point(s): 10 276
Moyenne de points: 0,55

MessagePosté le: Mar 20 Mai 2014 - 07:23
MessageSujet du message: Régulateur redresseur, help pros en électricité !!!
Répondre en citant

pour tester ton régulateur tu mesures en fonctionnement la tension au bornes de ta batterie !!!!tu dois avoir entre 13 v et 15 v maxi à tous les regimes moteur !!
il faut essayer à froid !!!et à chaud !!!bien rouler
car souvent les régulateurs n'aiment pas la chaleur  Cool
et rouler avec une batterie morte flingue le régulateur ,qui débite sans arret et surchauffe
_________________
Ne jamais tirer une bourre avec un ancien
si tu gagnes tu n'as aucun mérite
si tu perds ta réputation est grillée


Revenir en haut
MSN
mimil18
Tricycle
Tricycle

Hors ligne


Inscrit le: 27 Jan 2013
Messages: 65
Localisation: Nançay
Modèle GSX: 1400 GSX 2
Masculin
Point(s): 110
Moyenne de points: 1,69

MessagePosté le: Mar 20 Mai 2014 - 17:53
MessageSujet du message: Régulateur redresseur, help pros en électricité !!!
Répondre en citant

sur ma moto, j'ai un afficheur qui me donne la tension instantanée.

Ce soir, j'ai emmener un multimètre du boulot plus fiable que le mien et j'ai testé de A - vers C + sur le régulateur à froid et j'ai trouvé 0.706 pour 0.7 maxi...
C'est la seul valeur qui dépasse des bornes du tableau.

J'ai donc remis le régulateur sur la moto et au démarrage j'avais bien mes 14.6 v mais au fur et à mesure que la moto chauffe, la tension descend jusqu'à environ 12 v...
J'ai donc enlevé le régulateur pour tester de A- vers C + à chaud et là surprise je trouve 0.5 !!!

toutes les autres valeurs sont aussi plus basses mais quand même dans les clous.

Je commence à en perdre mon latin ! à froid avec une mauvaise valeur ça recharge bien et à chaud avec une bonne valeur ça marche plus!

Jeanjean01 peut tu me dire si tu a testé de A - vers C + à froid ou pas?

Je relance au niveau du stator, faut il vraiment le vérifier sachant que sortie de l'alternateur j'ai bien plus de 60 volts sur mes 3 phases? Si oui on vérifie quoi? Et y a t'il de l'huile derrière ce carter?


Revenir en haut
PAPY
GSXmen Pro
GSXmen Pro

Hors ligne


Inscrit le: 19 Oct 2009
Messages: 18 634
Localisation: LE MANS
Modèle GSX: R+929CBR
Emploi: gentleman farmer
Masculin Taureau (20avr-20mai) 馬 Cheval
Point(s): 10 276
Moyenne de points: 0,55

MessagePosté le: Mar 20 Mai 2014 - 18:01
MessageSujet du message: Régulateur redresseur, help pros en électricité !!!
Répondre en citant

ton régulateur est naze je pense !!!
les 12 v a chaud c'est pas suffisant c'est la tension de ta batterie qui débite pour la lumiere ou l'injection
il a prit un coup de chaud  Cool
_________________
Ne jamais tirer une bourre avec un ancien
si tu gagnes tu n'as aucun mérite
si tu perds ta réputation est grillée


Revenir en haut
MSN
mikabuse
GSXmen Pro
GSXmen Pro

Hors ligne


Inscrit le: 28 Oct 2013
Messages: 3 832
Localisation: Aunay s/s Auneau
Modèle GSX: B12
Masculin Cancer (21juin-23juil)
Point(s): 2 448
Moyenne de points: 0,64

MessagePosté le: Mar 20 Mai 2014 - 18:13
MessageSujet du message: Régulateur redresseur, help pros en électricité !!!
Répondre en citant

Si au démarrage tu mesures 14,6V c'est que ton alternateur fonctionne c'est pas lui qui déconne.
_________________


Revenir en haut
mikabuse
GSXmen Pro
GSXmen Pro

Hors ligne


Inscrit le: 28 Oct 2013
Messages: 3 832
Localisation: Aunay s/s Auneau
Modèle GSX: B12
Masculin Cancer (21juin-23juil)
Point(s): 2 448
Moyenne de points: 0,64

MessagePosté le: Mar 20 Mai 2014 - 18:53
MessageSujet du message: Régulateur redresseur, help pros en électricité !!!
Répondre en citant

A bas régime l'alternateur fournit pas assez de tension pour alimenter la batterie.C'est elle qui fournit le jus surtout quand on démarre le moteur.
A haut régime l'alternateur donne assez de jus pour recharger la batterie et pour alimenter les autres fonctions.
Le sur plus de jus est évacué par la diode zener ce qui fait chauffer le régulateur.
Mon avis va dans le même sens que Henri.
_________________


Revenir en haut
mimil18
Tricycle
Tricycle

Hors ligne


Inscrit le: 27 Jan 2013
Messages: 65
Localisation: Nançay
Modèle GSX: 1400 GSX 2
Masculin
Point(s): 110
Moyenne de points: 1,69

MessagePosté le: Mar 20 Mai 2014 - 19:17
MessageSujet du message: Régulateur redresseur, help pros en électricité !!!
Répondre en citant

je vais en commander un ce soir, on verra bien.

J'en ai trouvé un meuf pour 113 euro...

http://www.agpl.net/-s/83031-suzuki-1400-gsx-regulateur-neuf-suzuki-gsx-140…


Revenir en haut
mikabuse
GSXmen Pro
GSXmen Pro

Hors ligne


Inscrit le: 28 Oct 2013
Messages: 3 832
Localisation: Aunay s/s Auneau
Modèle GSX: B12
Masculin Cancer (21juin-23juil)
Point(s): 2 448
Moyenne de points: 0,64

MessagePosté le: Mer 21 Mai 2014 - 06:29
MessageSujet du message: Régulateur redresseur, help pros en électricité !!!
Répondre en citant


Tiens nous au jus mimil !!

si c'est pas ça j'te rembourse la pièce lol Mr. Green

_________________


Revenir en haut
filtrahuile
GSXmen Pro
GSXmen Pro

Hors ligne


Inscrit le: 26 Sep 2008
Messages: 3 499
Localisation: Nimes
Modèle GSX: K2
Emploi: C.T
Masculin Bélier (21mar-19avr) 鼠 Rat
Point(s): 5 321
Moyenne de points: 1,52

MessagePosté le: Mer 21 Mai 2014 - 10:46
MessageSujet du message: Régulateur redresseur, help pros en électricité !!!
Répondre en citant

Pour répondre a ta question.si tu as 60 v en sorti d'alternateur sur les 3 broches , il est bon pas besoin de demonter .Pour ton regulateur évite les petits prix , c' est chinois et souvent de la merde ,essaye plutot d'en trouve un dans une casse sachant que d'autres modéle Suz sont compatible j'ai fait un post la dessus,quelque part. .Ou alors neuf chez Suzuk mais là ça pique. Very Happy
_________________
I've Got The Power ! Phil Traouil .


Revenir en haut
Yahoo Messenger
mimil18
Tricycle
Tricycle

Hors ligne


Inscrit le: 27 Jan 2013
Messages: 65
Localisation: Nançay
Modèle GSX: 1400 GSX 2
Masculin
Point(s): 110
Moyenne de points: 1,69

MessagePosté le: Mer 21 Mai 2014 - 19:12
MessageSujet du message: Régulateur redresseur, help pros en électricité !!!
Répondre en citant

J'ai commandé le régulateur du lien que j'ai mis sur AGPL à 113 euro, 222 chez Suzuki c'est sur que c'est d'origine mais la j'ai pas les finances...

Pour ce qui est d'en acheter un d'occasion, j'étais pas chaud vu que c'est une pièce sensible...

De toute façon je vous tien au courant de l'évolution, je pense le recevoir d'ici la fin de semaine.


Revenir en haut
PAPY
GSXmen Pro
GSXmen Pro

Hors ligne


Inscrit le: 19 Oct 2009
Messages: 18 634
Localisation: LE MANS
Modèle GSX: R+929CBR
Emploi: gentleman farmer
Masculin Taureau (20avr-20mai) 馬 Cheval
Point(s): 10 276
Moyenne de points: 0,55

MessagePosté le: Mer 21 Mai 2014 - 19:28
MessageSujet du message: Régulateur redresseur, help pros en électricité !!!
Répondre en citant

un ptit détail !!la ref model du régulateur est en fonction de la ref de la batterie !!!veilles à avoir la batterie d'origine
_________________
Ne jamais tirer une bourre avec un ancien
si tu gagnes tu n'as aucun mérite
si tu perds ta réputation est grillée


Revenir en haut
MSN
mimil18
Tricycle
Tricycle

Hors ligne


Inscrit le: 27 Jan 2013
Messages: 65
Localisation: Nançay
Modèle GSX: 1400 GSX 2
Masculin
Point(s): 110
Moyenne de points: 1,69

MessagePosté le: Mer 21 Mai 2014 - 19:49
MessageSujet du message: Régulateur redresseur, help pros en électricité !!!
Répondre en citant

Je viens d'acheter juste avant de commander le régulateur une batterie YUASA YTX14BS.

Donc niveau model je pense avoir pris la mieux niveau de la marque...


Après le régulateur, je ne sais pas si il est Chinois ou pas mais au pire il ne marchera pas moins bien que le mien...

En tout cas, merci pour vos réponses. Okay




Revenir en haut
Hamburger1400
GSXmen Pro
GSXmen Pro

Hors ligne


Inscrit le: 10 Sep 2008
Messages: 8 153
Localisation: Marseille
Modèle GSX: K2
Emploi: Ingenieur
Masculin Vierge (24aoû-22sep) 猴 Singe
Point(s): 7 198
Moyenne de points: 0,88

MessagePosté le: Mer 21 Mai 2014 - 19:59
MessageSujet du message: Régulateur redresseur, help pros en électricité !!!
Répondre en citant

Yuasa est une bonne marque  Okay


Quant au régulateur es-tu sûr qu'il soit foutu ????
_________________
Vieux motard que jamais.


Revenir en haut
mimil18
Tricycle
Tricycle

Hors ligne


Inscrit le: 27 Jan 2013
Messages: 65
Localisation: Nançay
Modèle GSX: 1400 GSX 2
Masculin
Point(s): 110
Moyenne de points: 1,69

MessagePosté le: Mer 21 Mai 2014 - 20:48
MessageSujet du message: Régulateur redresseur, help pros en électricité !!!
Répondre en citant

En tout cas, j'ai bien mes 60 V sur les 3 phases sortie de l'alternateur et j'ai même été mesurer sous la moto au niveau de la connection du régulateur car les 3 phases arrivent la et il y a aussi 60 v.

Ensuite je ne peut pas mesurer sortie du régulateur car quand la broche est mise il n'y a pas moyen de le faire mais j'ai mesuré entre le fil de masse qui va de la sortie du régulateur jusqu'au - de la batterie et le + qui va du régulateur jusqu'au module de démarrage derrière le cache qui est sur le coté de la moto ou il y a la grosse connection et le fusible protégés pas un cache plastique transparent pour éviter les cours jus et la je n'ai que environ 12V.

Ensuite ça va à la batterie qui est neuve...

Donc si j'installe le nouveau régulateur et que ça ne marche pas mieux, la je donne ma langue au chat!


Je pense avoir tout testé, que ce soit les 3 éléments (alternateur, régulateur et batterie) ainsi que le circuit fils... qu'en dites vous?

Si vous voyez un oubli, n'hésitez pas.


Revenir en haut
PAPY
GSXmen Pro
GSXmen Pro

Hors ligne


Inscrit le: 19 Oct 2009
Messages: 18 634
Localisation: LE MANS
Modèle GSX: R+929CBR
Emploi: gentleman farmer
Masculin Taureau (20avr-20mai) 馬 Cheval
Point(s): 10 276
Moyenne de points: 0,55

MessagePosté le: Jeu 22 Mai 2014 - 07:13
MessageSujet du message: Régulateur redresseur, help pros en électricité !!!
Répondre en citant

ca va marcher !!!!ai confiance  Shocked
_________________
Ne jamais tirer une bourre avec un ancien
si tu gagnes tu n'as aucun mérite
si tu perds ta réputation est grillée


Revenir en haut
MSN
Hamburger1400
GSXmen Pro
GSXmen Pro

Hors ligne


Inscrit le: 10 Sep 2008
Messages: 8 153
Localisation: Marseille
Modèle GSX: K2
Emploi: Ingenieur
Masculin Vierge (24aoû-22sep) 猴 Singe
Point(s): 7 198
Moyenne de points: 0,88

MessagePosté le: Jeu 22 Mai 2014 - 17:18
MessageSujet du message: Régulateur redresseur, help pros en électricité !!!
Répondre en citant

Le seul moyen de contrôler rapidement ton régulateur:
Mettre la batterie et mesurer la tension à son entrée lorsque le moteur tourne, si ton régulateur fonctionne tu dois avoir 14,6v à 4000trs jamais plus sinon là il est grillé. Si la tension ne décolle pas de 12 v voire un peu plus, là aussi grillé. Bon courage.
_________________
Vieux motard que jamais.


Revenir en haut
mimil18
Tricycle
Tricycle

Hors ligne


Inscrit le: 27 Jan 2013
Messages: 65
Localisation: Nançay
Modèle GSX: 1400 GSX 2
Masculin
Point(s): 110
Moyenne de points: 1,69

MessagePosté le: Ven 23 Mai 2014 - 18:08
MessageSujet du message: Régulateur redresseur, help pros en électricité !!!
Répondre en citant

bon j'ai reçu le régulateur aujourd'hui et je me suis dit avant de le monter, teste les résistances pour voir si c'est correct notamment de A- vers C +  et la, horreur je trouve 0.79 pour 0.7 maxi !

Dans la RTM, ils disent que si ça dépasse il faut changer la pièce donc la...

Je me suis dit bon, c'est neuf je vais quand même essayer et à froid 14.4 V nikel, j'ai attendu bien que ça chauffe  en croisant très fort les doigts et bingo ce n'est pas descendu !


Conclusion, il ne faut pas forcement se fier aux valeurs qui se trouvent dans le tableau de la RTM pour sire si un régulateur est mort ou pas...



Vivement un coins de ciel bleu pour que je puisse enfin ressortir ma belle! Mr. Green


Et encore merci pour vos conseils ! Okay


Revenir en haut
PAPY
GSXmen Pro
GSXmen Pro

Hors ligne


Inscrit le: 19 Oct 2009
Messages: 18 634
Localisation: LE MANS
Modèle GSX: R+929CBR
Emploi: gentleman farmer
Masculin Taureau (20avr-20mai) 馬 Cheval
Point(s): 10 276
Moyenne de points: 0,55

MessagePosté le: Ven 23 Mai 2014 - 18:11
MessageSujet du message: Régulateur redresseur, help pros en électricité !!!
Répondre en citant

Okay Okay Okay
_________________
Ne jamais tirer une bourre avec un ancien
si tu gagnes tu n'as aucun mérite
si tu perds ta réputation est grillée


Revenir en haut
MSN
Contenu Sponsorisé






MessagePosté le: Aujourd’hui à 00:16
MessageSujet du message: Régulateur redresseur, help pros en électricité !!!

Revenir en haut
Montrer les messages depuis:
1400 GSX TEAM Index du Forum -> MECANIQUE & ENTRETIEN -> Rubrique Technique Toutes les heures sont au format GMT + 2 Heures
Poster un nouveau sujet   Répondre au sujet Aller à la page: 1, 2  >
Page 1 sur 2
Sauter vers:



Portail | Index | créer forum | Forum gratuit d’entraide | Annuaire des forums gratuits | Signaler une violation | Conditions générales d'utilisation
phpBB
Template by BMan1
Traduction par : phpBB-fr.com
